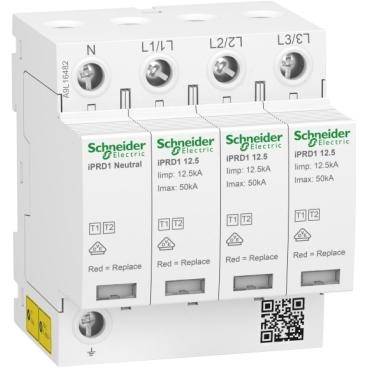

Schneider Acti9 iPRD1 12.5r 3PN 350V remote transf

Descripción

Schneider Acti9 iPRD1 12.5r 3PN 350V remote transf

Este limitador de sobretensiones Acti9 iPRD1 12.5r protege las instalaciones de edificios residenciales y comerciales pequeños 3P+N contra sobretensiones transitorias directas e indirectas. La referencia A9L16482 permite identificar sin dudas esta variante dentro del catálogo de Schneider Electric.

Este dispositivo tipo 1+2 autoprotegido por un interruptor automático integrado se recomienda para un alto nivel de riesgo en la placa de panel entrante.

Aplicación, compatibilidad e instalación

El voltaje de funcionamiento continuo máximo Uc en modo diferencial (entre fase y neutro) es de 350VCA. El voltaje máximo de funcionamiento continuo Uc en modo común es de 255 V CA entre neutral y tierra. El nivel de protección contra subida de tensión es de 1,5 kV tipo 1+2. La tensión de funcionamiento nominal Ue es de 230 V CA o 400 V CA. La frecuencia de funcionamiento es de 50Hz.

Antes de sustituir o ampliar una instalación, comprueba que la referencia A9L16482, la función, las características eléctricas y el formato de montaje coincidan con el diseño del cuadro y con los equipos asociados. La instalación debe realizarla personal cualificado y respetar las instrucciones y normas indicadas por Schneider Electric.

Para elegir correctamente esta variante, contrasta especialmente estos datos de la ficha oficial: Incorpora su desconector de fin de vida seguro. Este Acti9 iPRD1 12.5r es compatible con sistemas de tierra TT y TN-S. La capacidad de corte se asocia con Compact NSXm H TM80D y es de 70kA. Esta comprobación ayuda a evitar incompatibilidades de formato, conexión o aplicación entre referencias visualmente próximas.
