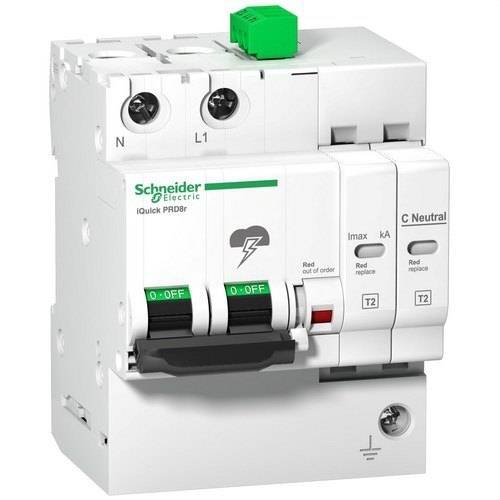

Schneider A9L16295 Limitador sobretensión QUICK PRD40R 1P+N

Descripción

Limitador sobretensión QUICK PRD40R 1P+N

Este disipador sobrevoltajes Acti9 iQuick PRD20r protege instalaciones residenciales y de edificios más grandes contra sobretensiones transitorias indirectas. La referencia A9L16295 permite identificar sin dudas esta variante dentro del catálogo de Schneider Electric.

Este dispositivo tipo 2 autoprotegido por un disyuntor integrado se recomienda para un nivel de riesgo moderado en el tablero de distribución entrante.

Aplicación, compatibilidad e instalación

La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350 VCA. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutro y tierra) es de 264 VCA. El nivel de protección de tensión alta en modo diferencial (entre fase y neutro) está por debajo o igual a 1.7kV. El nivel de protección de tensión arriba en modo común (entre neutro y tierra) está por debajo o igual a 1.7kV. La tensión de servicio sin clasificación es de 230VAC o 400VAC.

Antes de sustituir o ampliar una instalación, comprueba que la referencia A9L16295, la función, las características eléctricas y el formato de montaje coincidan con el diseño del cuadro y con los equipos asociados. La instalación debe realizarla personal cualificado y respetar las instrucciones y normas indicadas por Schneider Electric.

Para elegir correctamente esta variante, contrasta especialmente estos datos de la ficha oficial: Incorpora su desconector de seguridad para el final de su vida útil. La capacidad de interrupción integrada Isc es de 25kA. Este Acti9 iQuick PRD20r es compatible con los sistemas de tierra TT y TN-S. Esta comprobación ayuda a evitar incompatibilidades de formato, conexión o aplicación entre referencias visualmente próximas.
