Schneider A9L16294 Limitador sobretensión QUICK PRD40R 3P+N

Descripción

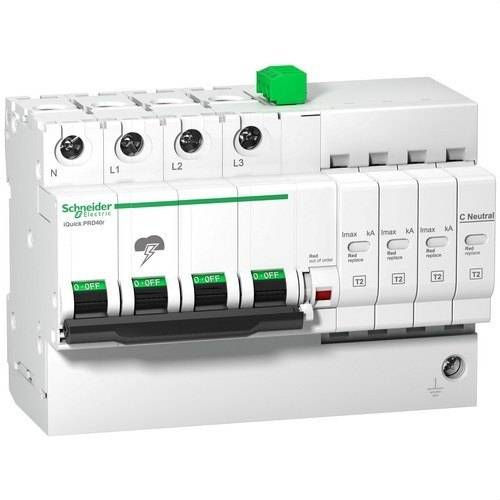

Limitador sobretensión QUICK PRD40R 3P+N

Este limitador contra sobretensiones transitorias Acti 9 iQuick PRD40r protege instalaciones residenciales y de grandes edificios 3P+N contra sobretensiones transitorias indirectas. La referencia A9L16294 permite identificar sin dudas esta variante dentro del catálogo de Schneider Electric.

Este dispositivo de Tipo 2 autoprotegido por un interruptor automático integrado está recomendado para cuadros de distribución principal que presenten un riesgo elevado.

Aplicación, compatibilidad e instalación

La tensión máxima de funcionamiento continuo Uc en el modo diferencial DM (entre fase y neutro) es de 350 V CA. La tensión máxima de funcionamiento continuo Uc en el modo común CM (entre neutro y tierra) es de 264 V CA. El nivel de protección de tensión Up en el modo diferencial DM (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de tensión Up en el modo común CM (entre neutro y tierra) es inferior o igual a 1,7 kV. La tensión nominal Un es de 230 V CA o 400 V CA.

Antes de sustituir o ampliar una instalación, comprueba que la referencia A9L16294, la función, las características eléctricas y el formato de montaje coincidan con el diseño del cuadro y con los equipos asociados. La instalación debe realizarla personal cualificado y respetar las instrucciones y normas indicadas por Schneider Electric.

Para elegir correctamente esta variante, contrasta especialmente estos datos de la ficha oficial: Incorpora su propio desconectador de seguridad de fin de vida útil. Su poder de corte integrado Isc es de 20 kA. Este Acti 9 iQuick PRD40r es compatible con sistemas de conexión a tierra TT y TN-S. Esta comprobación ayuda a evitar incompatibilidades de formato, conexión o aplicación entre referencias visualmente próximas.
