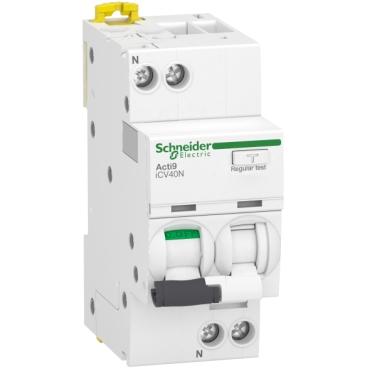

Schneider A9DF3632 iCV40N 1PN C 32A 30mA ASI RCBO

Descripción

iCV40N 1PN C 32A 30mA ASI RCBO

Este Acti9 iCV40 es un interruptor diferencial con protección contra sobrecorriente (RCBO). La referencia A9DF3632 permite identificar sin dudas esta variante dentro del catálogo de Schneider Electric.

Es un disyuntor 1P+N con 1 polo protegido, 32 A en corriente nominal y curva de disparo C.

Aplicación, compatibilidad e instalación

Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. El voltaje de funcionamiento del Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50/60 Hz.

Antes de sustituir o ampliar una instalación, comprueba que la referencia A9DF3632, la función, las características eléctricas y el formato de montaje coincidan con el diseño del cuadro y con los equipos asociados. La instalación debe realizarla personal cualificado y respetar las instrucciones y normas indicadas por Schneider Electric.

Para elegir correctamente esta variante, contrasta especialmente estos datos de la ficha oficial: La capacidad de interrupción de cortocircuito con clasificación IEC es de hasta 6000A de acuerdo con el estándar EN/IEC 61009-2-1. Este producto protege contra cortocircuitos, sobrecargas de cables, descargas eléctricas por contacto indirecto y peligros de incendios. Sus 2 indicadores exclusivos de VisiTrip reducen el tiempo de intervención, ya que muestran el circuito defectuoso e identifican rápidamente el tipo de valor predeterminado. Esta comprobación ayuda a evitar incompatibilidades de formato, conexión o aplicación entre referencias visualmente próximas.
