Schneider A9DE2620 iCV40 1P+N 20A curva C 30mA AC

Descripción

iCV40 1P+N 20A curva C 30mA AC

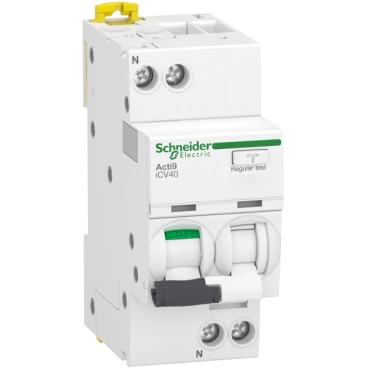

Este Acti9 iCV40 es un interruptor diferencial con protección contra sobrecorriente (RCBO). La referencia A9DE2620 permite identificar sin dudas esta variante dentro del catálogo de Schneider Electric.

Es un interruptor automático de 1P+N con 1 polo protegido, 20 A en corriente nominal y curva de disparo C.

Aplicación, compatibilidad e instalación

Tiene una resistencia eléctrica de hasta 20000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión operativa Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50/60 Hz.

Antes de sustituir o ampliar una instalación, comprueba que la referencia A9DE2620, la función, las características eléctricas y el formato de montaje coincidan con el diseño del cuadro y con los equipos asociados. La instalación debe realizarla personal cualificado y respetar las instrucciones y normas indicadas por Schneider Electric.

Para elegir correctamente esta variante, contrasta especialmente estos datos de la ficha oficial: El poder de corte en cortocircuito con clasificación Icn es de hasta 4500 A de acuerdo con la norma EN/IEC 61009-2-1. Este producto protege contra cortocircuitos, sobrecargas de cables, descargas eléctricas por contacto indirecto y peligros de incendios. Sus 2 indicadores VisiTrip exclusivos reducen el tiempo de intervención, ya que muestran el circuito defectuoso e identifican rápidamente el tipo de fallo. Esta comprobación ayuda a evitar incompatibilidades de formato, conexión o aplicación entre referencias visualmente próximas.
