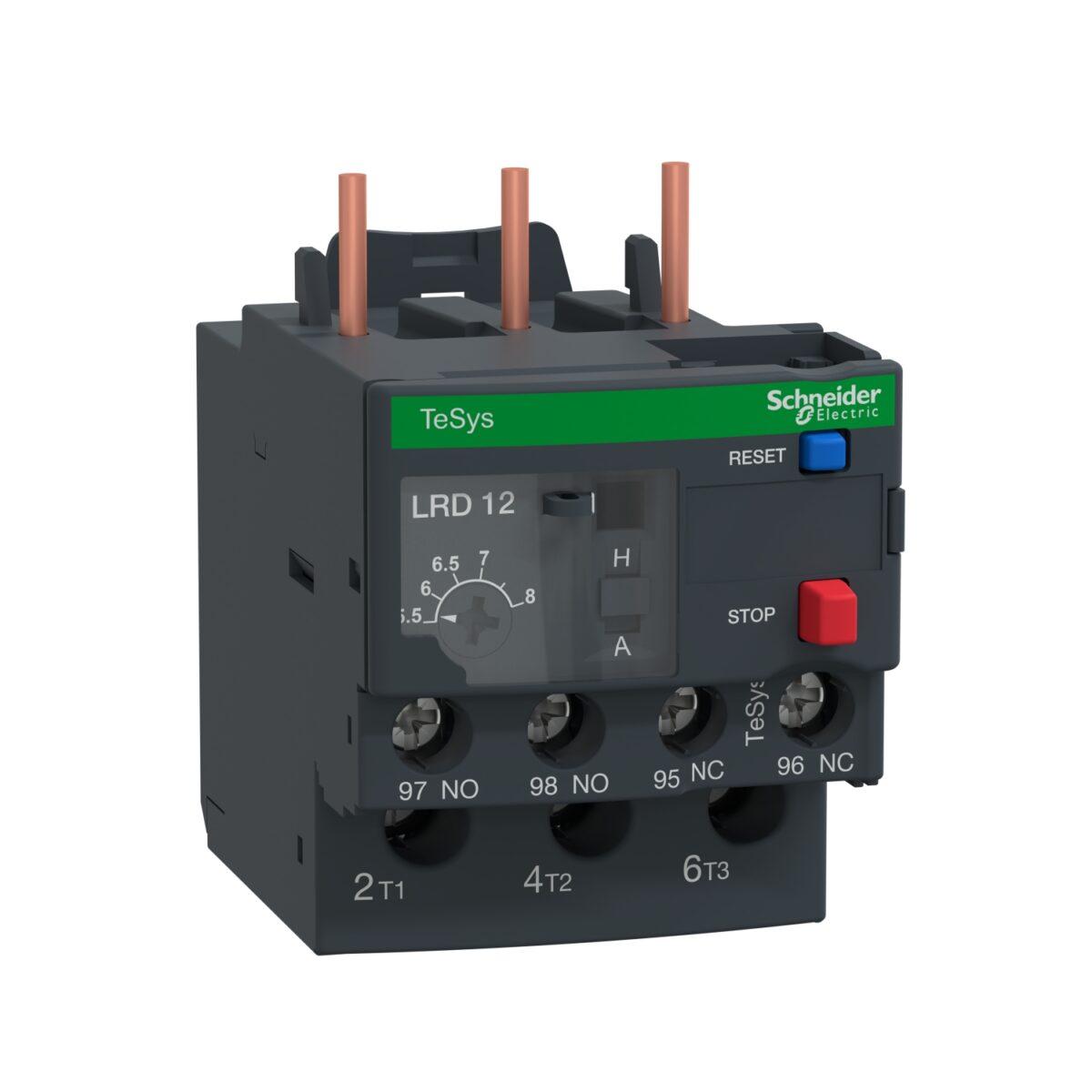

Schneider Relé TeSys LRD, 5, 5-8A, clase 10A LRD12

Descripción

Relé TeSys LRD de Sobrecarga Térmica para Protección Eficiente de Motores

El Relé TeSys LRD, modelo 12 con capacidad de 8 A a 690 V, es una solución especializada para la protección de motores trifásicos de hasta 3 kW en sistemas de 400 V. Diseñado con un rango de ajuste térmico entre 5,5 y 8 A, este relé diferencial cuenta con compensación en temperatura y sensibilidad específica ante fallos de fase, garantizando un funcionamiento confiable y seguro en aplicaciones industriales. Incluye un regulador de ajuste térmico, selector de rearme automático o manual, y un botón de prueba que permite simular disparos, facilitando inspecciones y mantenimientos preventivos. Sus botones de rearme y parada, junto con su indicador luminoso, proporcionan un control intuitivo y visibilidad instantánea del estado del equipo. Además, sus dos contactos auxiliares (1NA+1NC) permiten una señalización efectiva de fallos, integrando este relé de sobrecarga en tu sistema de control general.

Ventajas de Instalar el Relé LRD12 en Sistemas de Protección de Motores

Este relé térmico no solo cumple con las principales certificaciones internacionales (IEC, UL, CSA, CCC, EAC, ATEX, Marine), sino que también se caracteriza por su diseño robusto y protección avanzada. La tapa transparente que resguarda los ajustes, la posibilidad de conexión vía bornes de tornillo y su compatibilidad con los contactores tripolares LC1D09-D38 facilitan su integración en diferentes configuraciones eléctricas. La opción de fijación en DIN o mediante tornillo separado a través de un bloque de terminales LAD7B106 (disponible por separado) permiten una instalación sencilla y segura. Su cumplimiento con los estándares Green Premium (RoHs/Reach) garantiza un producto respetuoso con el medio ambiente, ideal para aplicaciones industriales que priorizan la sostenibilidad y la eficiencia energética.

Instalación y Compatibilidad del Relé TeSys LRD para Motor de Alta Fiabilidad

El Relé LRD12 se conecta directamente por medio de bornes de tornillo a la parte inferior de contactores tripolares, asegurando una integración sencilla y segura en sistemas existentes. La compatibilidad con contactores LC1D09-D38 permite una implementación flexible en infraestructura eléctrica industrial. Para garantizar una fijación segura, se puede montar en carril DIN o mediante tornillo independiente, usando el bloque de terminales LAD7B106, que se vende por separado. La protección ajustable y el control manual y automático facilitan su uso en entornos que requieren una protección precisa y confiable frente a sobrecargas y fallos de fase. Con este relé, la protección de tus motores será eficiente y compatible con normativas internacionales, asegurando una operación segura y duradera en tu entorno industrial.
