Murrelektronik conector válvula forma B 24 V LED RC PG9

Descripción

El Murrelektronik conector válvula forma B 24 V LED RC PG9, referencia 7000-29621-0000000, es un conector de válvula cableable en campo para forma B de 10 mm. Integra LED de señalización y red RC de supresión para 24 V AC/DC, permitiendo visualizar la alimentación y amortiguar transitorios en la bobina de la electroválvula.

La entrada de cable mediante prensaestopa PG9 admite diámetros de 6 a 8 mm. Una vez enchufado y atornillado correctamente alcanza IP65; sus bornes aceptan conductor rígido de hasta 4 mm² o conductor con puntera de hasta 1,5 mm².

Ficha rápida

• Formato: conector de válvula forma B, 10 mm
• Tensión: 24 V AC/DC
• Señalización: LED
• Supresión: red RC
• Prensaestopa: PG9
• Diámetro de cable: 6-8 mm
• Protección montado: IP65
• Temperatura: -20 a 60 °C
• Referencia: 7000-29621-0000000

Montaje

Prepare el cable con la longitud mínima necesaria, conecte cada borne según el esquema impreso y apriete tanto el tornillo central como el prensaestopa. El grado IP solo se consigue con el conector completamente asentado, junta correcta y cable dentro del rango admitido.

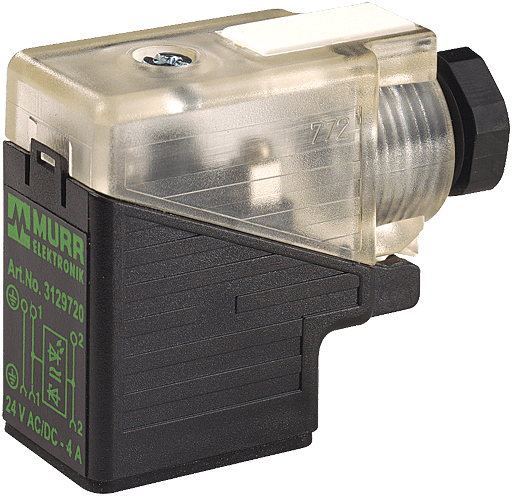

Esta referencia pertenece a una generación anterior y la imagen disponible es representativa de la familia. Revise también la posición del tornillo central y el formato de la bobina para evitar incompatibilidades mecánicas. El Corte Eléctrico puede ayudarle a validar compatibilidad física y eléctrica antes del pedido.
