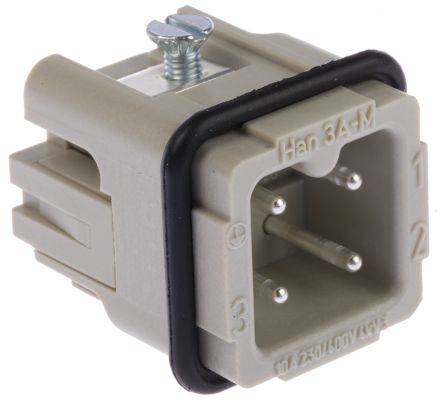

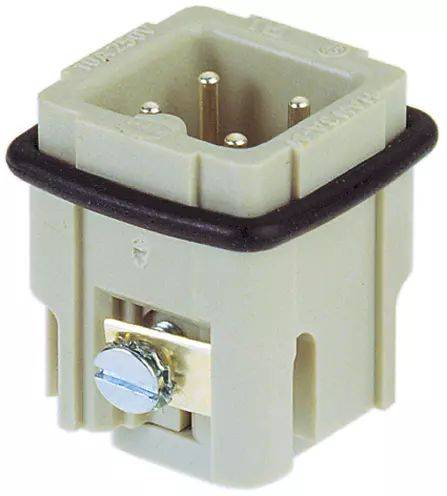

Inserto HARTING, 3 contactos, terminación de tornillo.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos
09200032611 es la referencia de HARTING para han 3a m insert screw. Está concebida para integración profesional en sistemas Han, con características propias que deben compararse con las del conjunto existente.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión macho incorpora la geometría de acoplamiento macho. Dispone de 3 contactos. Sus tres posiciones responden a conexiones muy compactas donde la identificación de cada vía resulta inmediata. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
Puede formar parte de conexiones para maquinaria, cuadros de control y líneas de automatización que necesiten una interfaz desmontable y bien identificada.
Si el conjunto combina varias piezas, todas deben compartir el formato mecánico y las condiciones eléctricas compatibles.
La selección correcta exige que el proyecto coincida con serie Han A ®, 3 contactos, 10 A de corriente nominal, sección 0,75 … 1,5 mm², tamaño 3 A. Una diferencia de tamaño, género, número de vías o terminación puede impedir el acoplamiento o requerir contactos y herramientas distintos. La referencia 09200032611 debe mantenerse como identificador principal tanto en el montaje inicial como en futuras intervenciones.
| Categoría | Aislantes |
|---|---|
| Serie | Han A ® |
| Tipo de conexión | Terminación de tornillo |
| Tipo | Macho |
| Tamaño | 3 A |
| Número de contactos | 3 |
| Corriente nominal | 10 A |
| Sección de conductor | 0,75 … 1,5 mm² |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 14.24 g |
| País de origen | Rumanía |
| Peso | 0,01424 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
