Inserto HARTING, 24 contactos, terminación de tornillo.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos

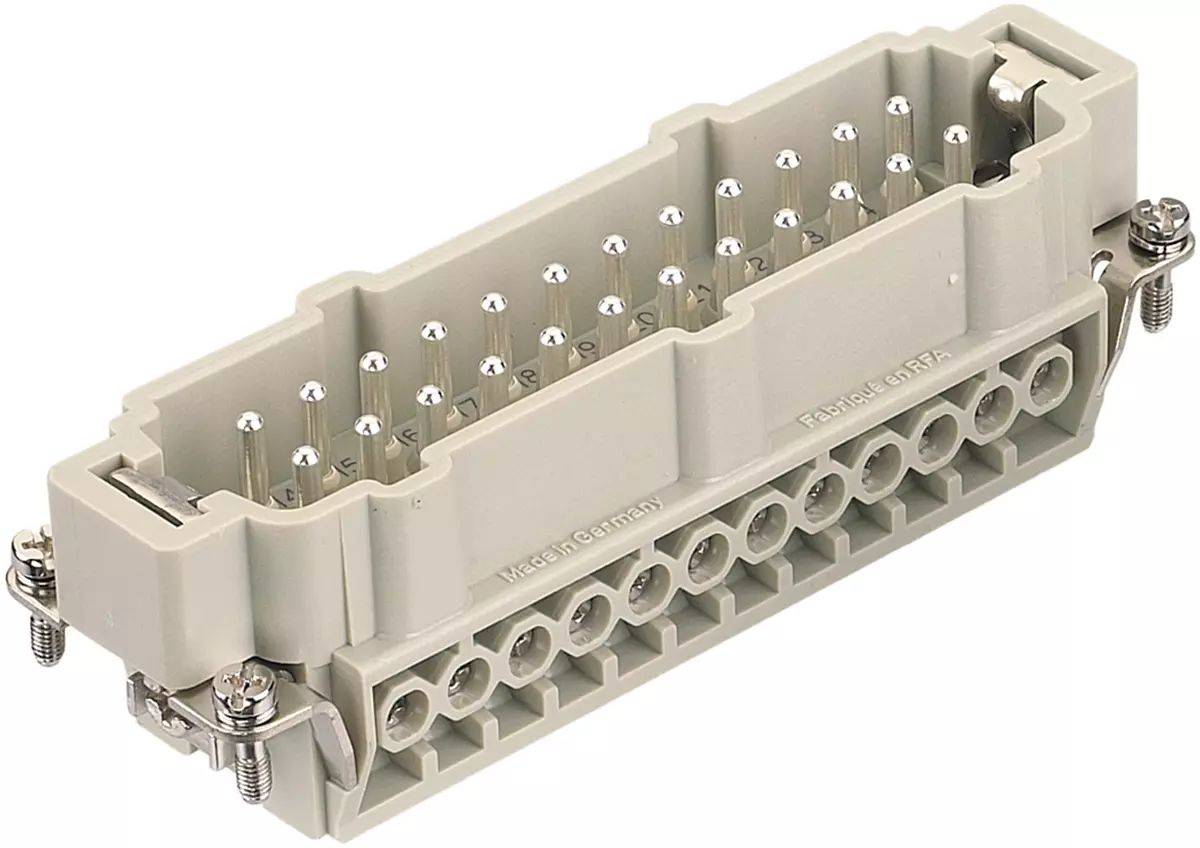

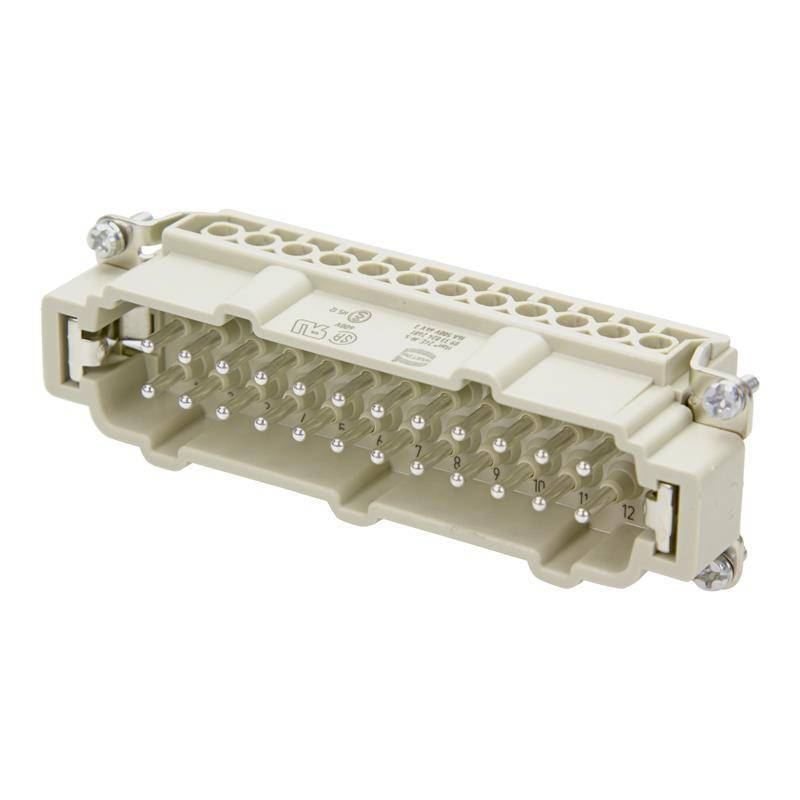

La pieza HARTING 09330242601 se comercializa oficialmente como AISL. MACHO 24E TORNILLO. Es una variante concreta cuya utilidad depende del resto de elementos con los que se complete el conector.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión macho incorpora la geometría de acoplamiento macho. Dispone de 24 contactos. Las veinticuatro posiciones reducen el número de conectores necesarios en equipos con abundantes circuitos. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
Es una opción para ensamblajes industriales nuevos o de sustitución en los que la geometría y el sistema de terminación ya están definidos.
No debe elegirse solo por fotografía: la referencia completa y los datos de la ficha oficial son los que confirman la compatibilidad.
Para decidir si este componente es el adecuado hay que verificar serie Han E ®, 24 contactos, 16 A de corriente nominal, sección 0,75 … 2,5 mm², tamaño 24 B. Cada característica afecta al ensamblaje, al espacio disponible o al modo de conexionado. La referencia exacta 09330242601 permite pedir la misma ejecución en ampliaciones y reparaciones sin depender de descripciones abreviadas.
| Categoría | Aislantes |
|---|---|
| Serie | Han E ® |
| Tipo de conexión | Terminación de tornillo |
| Tipo | Macho |
| Tamaño | 24 B |
| Número de contactos | 24 |
| Corriente nominal | 16 A |
| Sección de conductor | 0,75 … 2,5 mm² |
| Sección AWG | AWG 18 … AWG 14 |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 112.4 g |
| Peso | 0,1124 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
