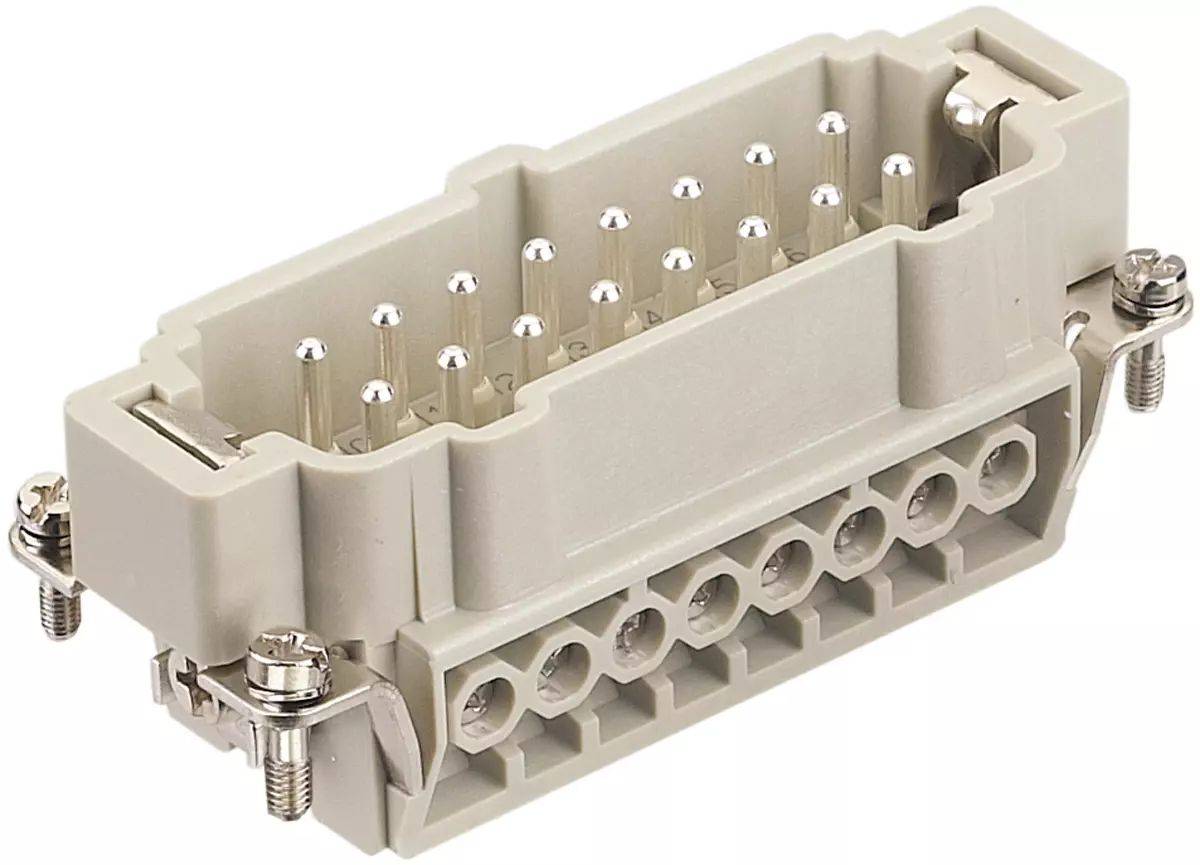

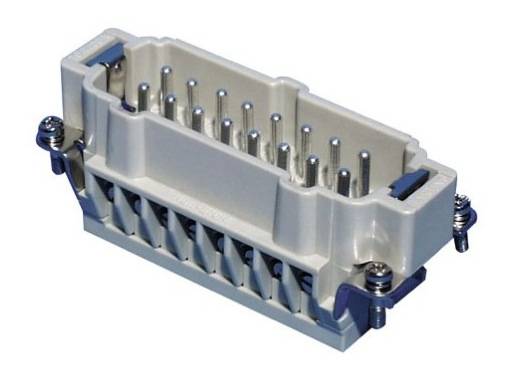

Inserto HARTING, 16 contactos, terminación de tornillo.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos
Han E 16 Pos. M Insert Screw —referencia 09330162601— pertenece al sistema de conectividad industrial HARTING. La elección debe hacerse por función, formato y compatibilidad, no solo por el aspecto exterior.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión macho incorpora la geometría de acoplamiento macho. Dispone de 16 contactos. La configuración de dieciséis contactos está orientada a cableados multipolares con una densidad superior. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
| Categoría | Aislantes |
|---|---|
| Serie | Han E ® |
| Tipo de conexión | Terminación de tornillo |
| Tipo | Macho |
| Tamaño | 16 B |
| Número de contactos | 16 |
| Corriente nominal | 16 A |
| Sección de conductor | 0,75 … 2,5 mm² |
| Sección AWG | AWG 18 … AWG 14 |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 82.5 g |
Puede formar parte de conexiones para maquinaria, cuadros de control y líneas de automatización que necesiten una interfaz desmontable y bien identificada.
Para conservar la funcionalidad del sistema, no deben mezclarse tamaños o series aunque sus envolventes parezcan equivalentes.
Al comparar esta referencia con otra de la misma serie, la decisión debe apoyarse en serie Han E ®, 16 contactos, 16 A de corriente nominal, sección 0,75 … 2,5 mm², tamaño 16 B. Si cualquiera de esos datos cambia, puede variar la carcasa compatible, la preparación del conductor o la función que desempeña la pieza dentro del conector. Por eso es recomendable contrastar el código completo 09330162601 y no sustituirlo por una referencia visualmente parecida.
| Peso | 0,0825 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
