Inserto HARTING, 7 contactos, terminación de engaste.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos

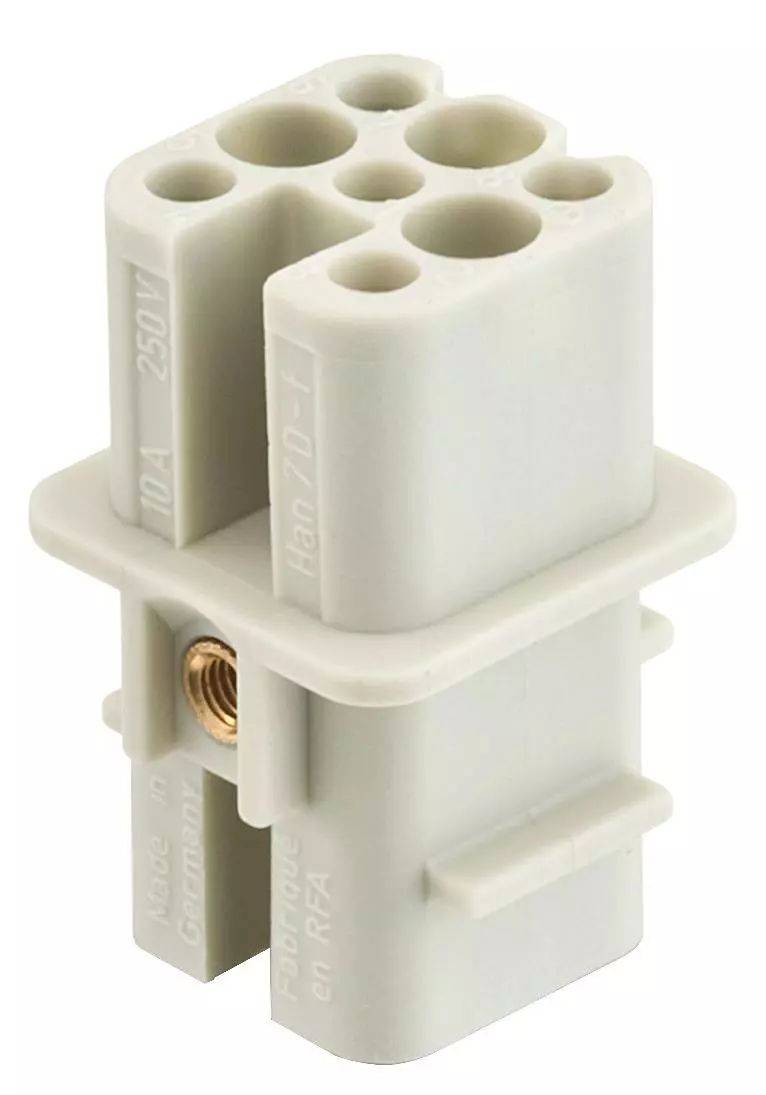

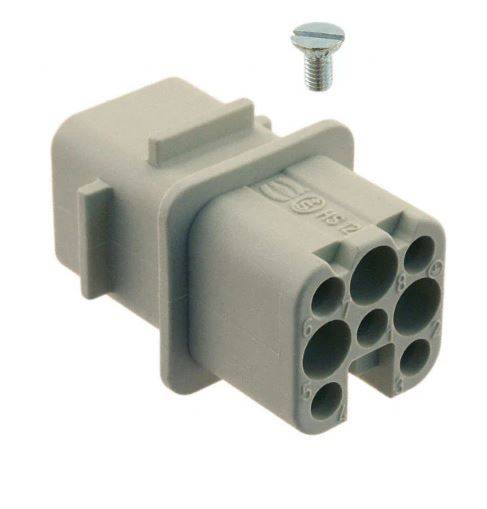

La referencia 09210073131 corresponde al han d 7 pos. f insert crimp de HARTING. Su configuración concreta permite identificarla sin confundirla con variantes próximas de distinto tamaño, género o terminación.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión hembra incorpora la geometría de acoplamiento hembra. Dispone de 7 contactos. La disposición de siete contactos está destinada a conjuntos Han D que necesitan una vía adicional frente a formatos de seis polos. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
Puede utilizarse en equipos productivos, bancos de ensayo y cuadros donde la conexión enchufable simplifica montaje y mantenimiento.
Para conservar la funcionalidad del sistema, no deben mezclarse tamaños o series aunque sus envolventes parezcan equivalentes.
Para decidir si este componente es el adecuado hay que verificar serie Han D ®, 7 contactos, 10 A de corriente nominal, sección 0,14 … 2,5 mm², tamaño 3 A. Cada característica afecta al ensamblaje, al espacio disponible o al modo de conexionado. La referencia exacta 09210073131 permite pedir la misma ejecución en ampliaciones y reparaciones sin depender de descripciones abreviadas.
| Categoría | Aislantes |
|---|---|
| Serie | Han D ® |
| Tipo de conexión | Terminación de engaste |
| Tipo | Hembra |
| Tamaño | 3 A |
| Número de contactos | 7 |
| Corriente nominal | 10 A |
| Sección de conductor | 0,14 … 2,5 mm² |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 8.1 g |
| País de origen | Rumanía |
| Peso | 0,0081 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
