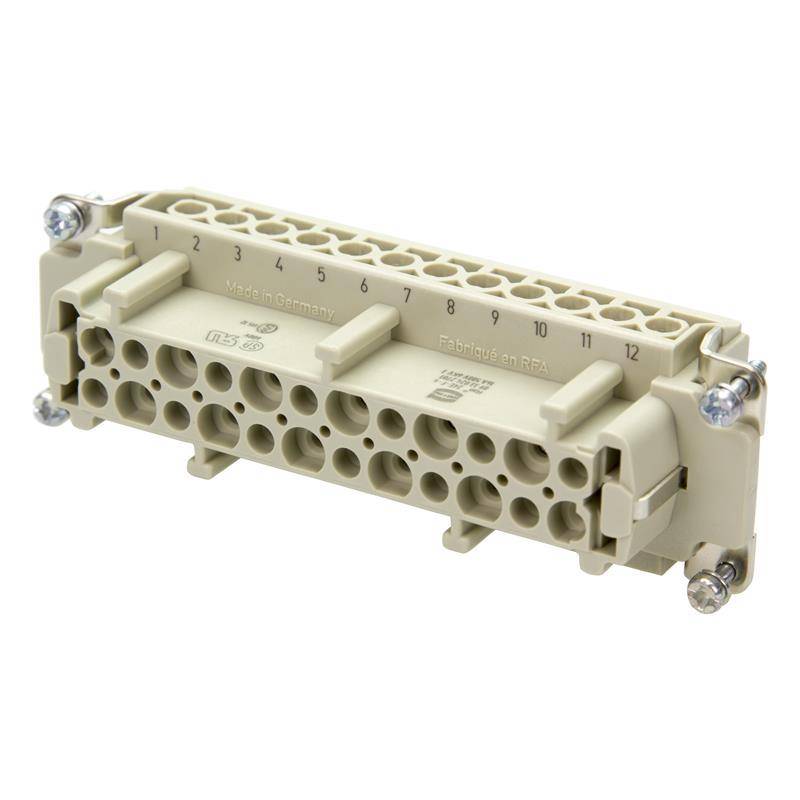

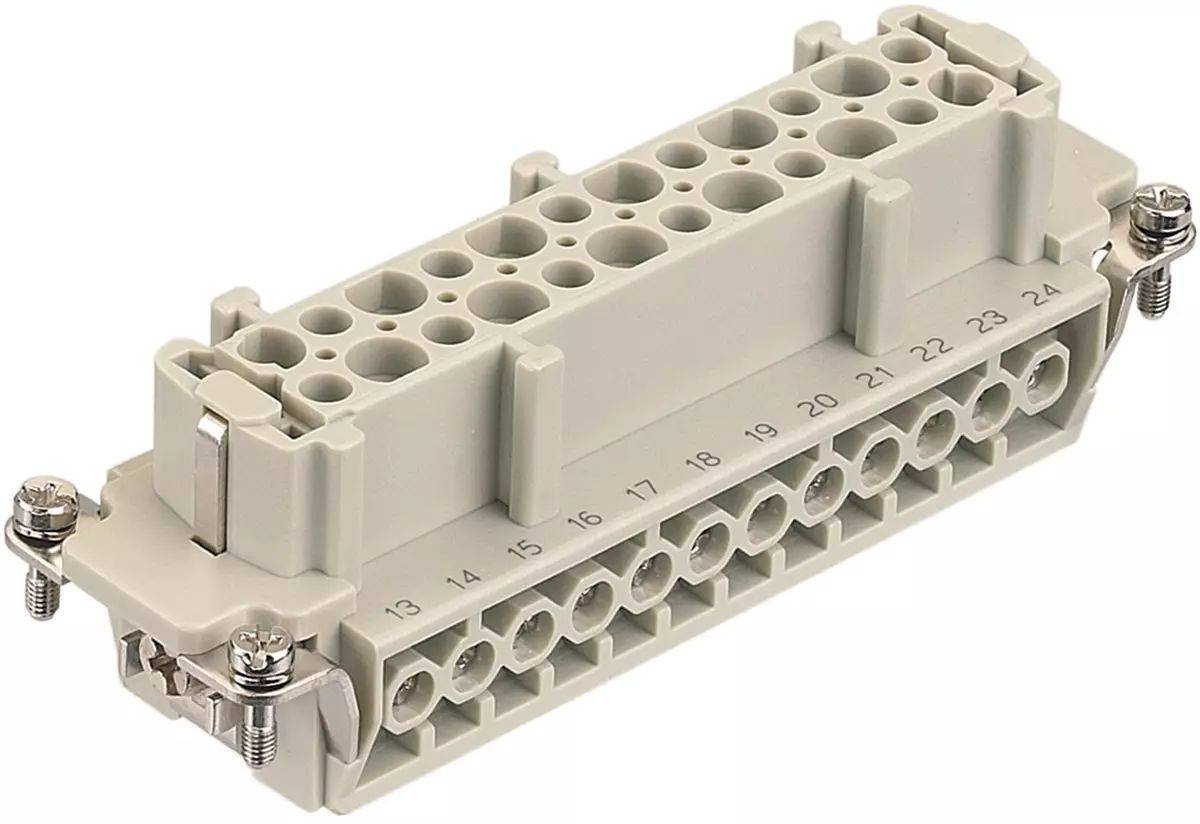

Inserto HARTING, 24 contactos, terminación de tornillo.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos
AISL. HEMBRA 24E TORNILLO es la identificación oficial de la referencia HARTING 09330242701. Está orientada a montajes profesionales donde la compatibilidad mecánica y eléctrica debe quedar definida antes del conexionado.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión hembra incorpora la geometría de acoplamiento hembra. Dispone de 24 contactos. Las veinticuatro posiciones reducen el número de conectores necesarios en equipos con abundantes circuitos. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
Puede formar parte de conexiones para maquinaria, cuadros de control y líneas de automatización que necesiten una interfaz desmontable y bien identificada.
En una sustitución se recomienda comparar también las posiciones, la conexión PE y las condiciones de instalación del equipo existente.
Esta variante queda definida por serie Han E ®, 24 contactos, 16 A de corriente nominal, sección 0,75 … 2,5 mm², tamaño 24 B. Esos valores no son meramente descriptivos: determinan cómo se integra el componente, qué elemento opuesto necesita y qué cableado admite. Para mantenimiento o reposición conviene documentar la referencia 09330242701 junto con el resto del conjunto y comprobar la ficha HARTING antes de realizar cambios.
| Categoría | Aislantes |
|---|---|
| Serie | Han E ® |
| Tipo de conexión | Terminación de tornillo |
| Tipo | Hembra |
| Tamaño | 24 B |
| Número de contactos | 24 |
| Corriente nominal | 16 A |
| Sección de conductor | 0,75 … 2,5 mm² |
| Sección AWG | AWG 18 … AWG 14 |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 119.2 g |
| Peso | 0,1192 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
