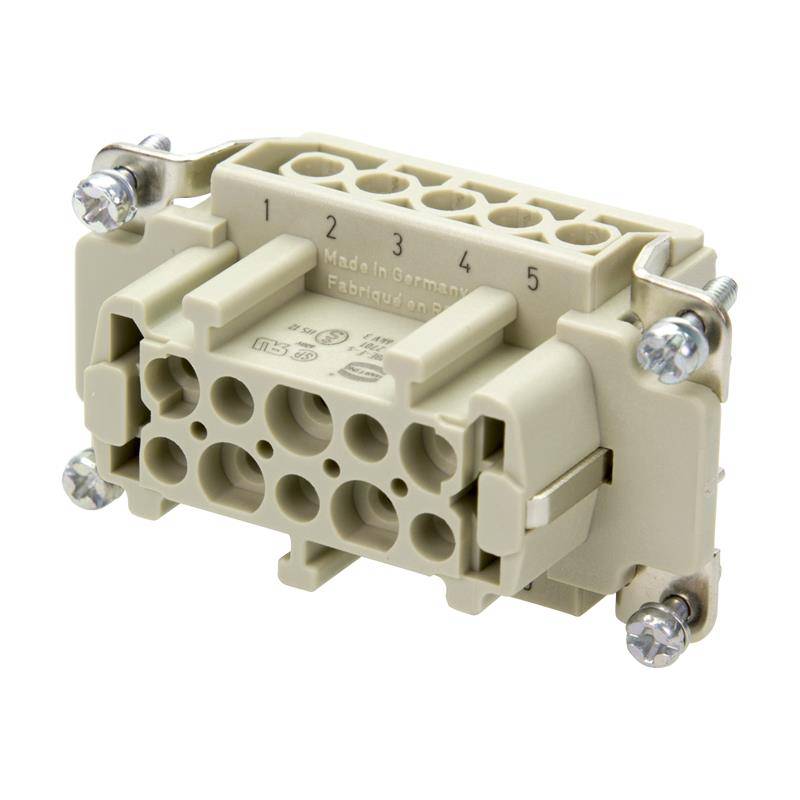

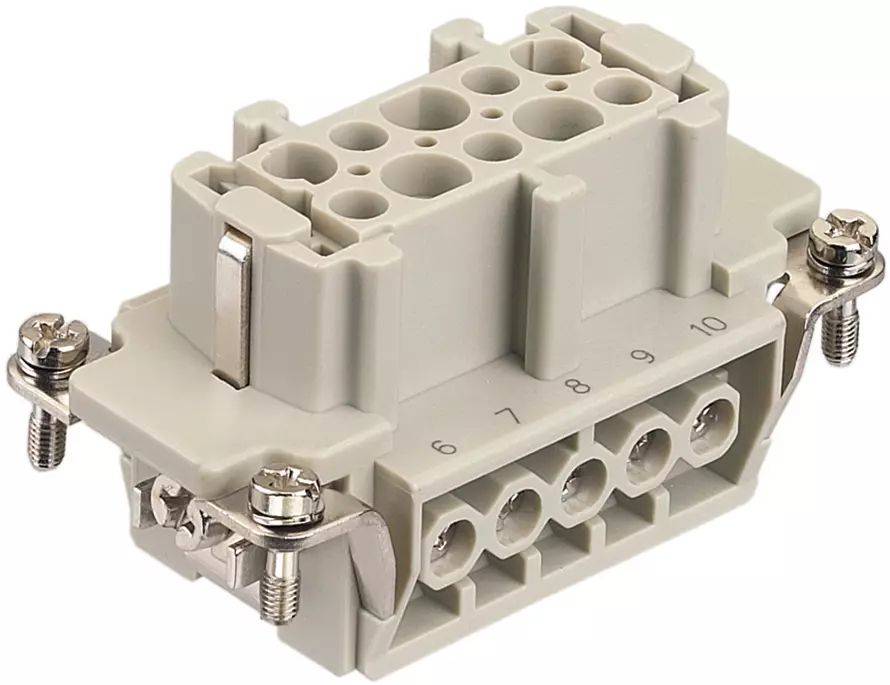

Inserto HARTING, 10 contactos, terminación de tornillo.
Salvo Error Tipográfico
Envío GRATIS a partir de 150Є
Disponible
En pedidos de 150 € o más
Según la política vigente
Datos protegidos
AISL. HEMBRA 10E TORNILLO —referencia 09330102701— pertenece al sistema de conectividad industrial HARTING. La elección debe hacerse por función, formato y compatibilidad, no solo por el aspecto exterior.
El inserto organiza las vías eléctricas dentro de la carcasa. La versión hembra incorpora la geometría de acoplamiento hembra. Dispone de 10 contactos. Sus diez vías permiten concentrar circuitos de control o alimentación en un solo acoplamiento claramente organizado. Su tamaño debe coincidir con la base o capota del conjunto, y el método de terminación determina cómo se prepara el cableado.
| Categoría | Aislantes |
|---|---|
| Serie | Han E ® |
| Tipo de conexión | Terminación de tornillo |
| Tipo | Hembra |
| Tamaño | 10 B |
| Número de contactos | 10 |
| Corriente nominal | 16 A |
| Sección de conductor | 0,75 … 2,5 mm² |
| Sección AWG | AWG 18 … AWG 14 |
| Temperatura admisible | -40 … +125 °C |
| Ciclos de conexión | ≥ 500 |
| Peso neto | 60 g |
Se integra en conjuntos de conectividad para industria, automatización y construcción de maquinaria que utilicen la familia indicada.
La selección final debe contemplar el componente opuesto y los elementos de montaje, protección y guiado del cable.
La selección correcta exige que el proyecto coincida con serie Han E ®, 10 contactos, 16 A de corriente nominal, sección 0,75 … 2,5 mm², tamaño 10 B. Una diferencia de tamaño, género, número de vías o terminación puede impedir el acoplamiento o requerir contactos y herramientas distintos. La referencia 09330102701 debe mantenerse como identificador principal tanto en el montaje inicial como en futuras intervenciones.
| Peso | 0,06 kg |
|---|---|
| Marca | HARTING |
| Gama | Insertos industriales |
