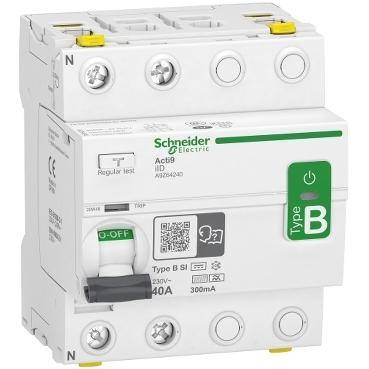

Schneider Acti9 iID 2P 40A 300mA B-SI

Descripción

Acti9 iID 2P 40A 300mA B-SI: Seguridad y eficiencia en instalaciones fotovoltaicas

El Acti9 iID 2P 40A 300mA B-SI es un interruptor diferencial (RCCB) específicamente diseñado para garantizar la protección contra fugas a tierra en sistemas fotovoltaicos. Con una sensibilidad de 300 mA y una corriente nominal de 40 A, este dispositivo ofrece una protección instantánea, asegurando una respuesta rápida frente a posibles fallos eléctricos. Su compatibilidad con redes AC y su clasificación tipo B-SI (súper inmunizado) contribuyen a su fiabilidad en entornos solares, donde la calidad de la protección es primordial. La instalación en sistemas de salida de agrupamiento y en conexiones mediante carril DIN facilita su integración en cuadros eléctricos, optimizando el espacio y simplificando el montaje.

Instalación y configuración del Acti9 iID 2P 40A 300mA B-SI para sistemas fotovoltaicos

Este interruptor diferencial se monta fácilmente en soporte ajustable con pasos de 9 mm en un carril DIN, permitiendo una colocación segura y ordenada dentro del cuadro eléctrico. Con unas dimensiones de 88 mm de altura, 72 mm de ancho y 79 mm de profundidad, el dispositivo ocupa un espacio compacto sin comprometer su capacidad de protección. La conexión se realiza a través de terminales dobles frontales y traseros, compatibles con conductores rígidos o flexibles de 16 a 35 mm², con un par de apriete de 3,5 N·m que garantiza un contacto firme y seguro. Además, cuenta con indicadores de estado en verde para encendido y en LED para presencia de tensión, facilitando una monitorización sencilla en la instalación fotovoltaica. La resistencia a picos de tensión de 6 kV, junto con una resistencia de aislamiento de 250 V, aporta robustez ante condiciones adversas, asegurando un funcionamiento duradero y confiable en entornos solares. Con una durabilidad de hasta 20,000 ciclos mecánicos y 15,000 eléctricos, el Acti9 iID ofrece una protección duradera y una operación confiable, fundamental para instalaciones fotovoltaicas que requieren seguridad y rendimiento constante. Además, su certificación por instituciones como VDE, NF, IMQ y KEMA garantiza el cumplimiento de los más altos estándares de calidad y seguridad, haciendo de este dispositivo una opción excelente para instalaciones solares que demandan protección eficiente y fiable.
