Schneider 6 Filas 24 mód. Empotrar Puerta Transparente LVSXH624

Descripción

Envolvente modular PrismaSeT XS Empotrar Puerta Transparente para instalaciones eléctricas resistentes y versátiles

El envolvente modular PrismaSeT XS es una caja de distribución diseñada para instalaciones eléctricas en interiores, ofreciendo una solución eficaz y flexible con una estructura compuesta por 6 filas de 24 módulos de 18 mm cada uno. Fabricada en tecnoplástico y metal, su puerta transparente incolora proporciona una visibilidad clara del contenido, mientras que la caja en color blanco (RAL 9003) confiere una apariencia moderna y profesional. Con grado de protección IP40 y protección IK09, este envolvente asegura durabilidad y protección contra impactos y contactos accidentales. Incluye elementos clave como una placa trasera, 6 carriles DIN desmontables, y un bloque de terminales de tierra con capacidad para 48 conexiones, facilitando la instalación, mantenimiento y cableado. Además, está lista para uso inmediato, compatible con diferentes tipos de aparamenta modular y con la posibilidad de alojar un distribuidor vertical Acti9 VDIS de 24 módulos. Diseñado para aplicaciones residenciales y terciarias, prioriza la ergonomía y la flexibilidad, permitiendo la entrada de cables por la parte superior o inferior mediante placas extraíbles y permitiendo conexiones por cable o tubo.

Ventajas y usos del envolvente modular PrismaSeT XS para distribución eléctrica

Ideal para instalaciones residenciales y terciarias, el PrismaSeT XS ofrece una solución robusta y adaptable que se ajusta a las necesidades específicas de cada proyecto eléctrico. Su construcción en materiales resistentes a temperaturas extremas (-25 °C a 60 °C) y su resistencia al fuego (750°C en plástico y 850°C en la parte trasera), garantizan seguridad y durabilidad en diversos entornos de interior. La facilidad de acceso y mantenimiento se incrementa gracias a sus carriles DIN desmontables y placas de entrada de cables extraíbles, que permiten una instalación sencilla y una gestión eficiente del cableado. Además, la compatibilidad con diferentes módulos y accesorios, como la posibilidad de alojar un distribuidor vertical, amplía su funcionalidad para circuitos complejos. La protección IP40 y IK09 confirman su aptitud para entornos que requieren protección contra impactos y elementos extraños, asegurando una operación segura y confiable. La inclusión de elementos como etiquetas y accesorios de fijación facilita la identificación y organización del cableado, optimizando la eficiencia en tareas de mantenimiento y configuración.

Instalación y compatibilidad del envolvente PrismaSeT XS en aplicaciones eléctricas

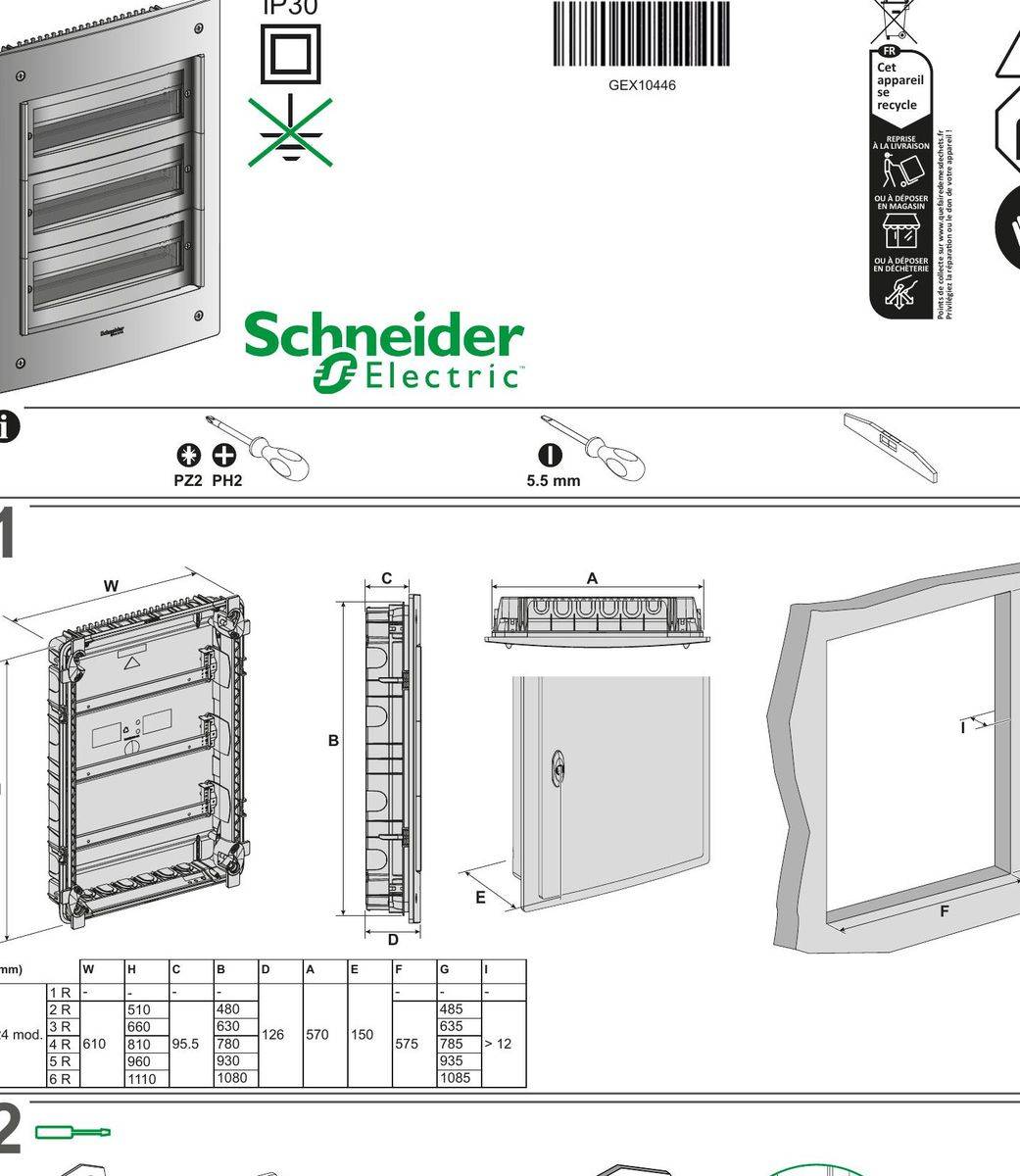

El envolvente PrismaSeT XS ha sido diseñado para una instalación sencilla y eficiente en entornos internos. Sus dimensiones (648 mm de ancho, 1110 mm de alto y 129 mm de profundidad) permiten una integración fácil en espacios reducidos, mientras que la estructura incluye una puerta de cristal transparente que facilita la inspección visual sin abrirla, favoreciendo procedimientos rápidos de revisión. La compatibilidad con módulos estándar y su capacidad para alojar componentes como el distribuidor vertical Acti9 VDIS hacen que sea una opción versátil para diversos proyectos. La instalación se realiza mediante accesorios de fijación de fácil manejo, y la entrada de cables puede realizarse por la parte superior o inferior, gracias a las placas de entrada extraíbles. La clase de aislamiento eléctrica clase II y su tensión nominal de 400V aseguran un funcionamiento seguro conforme a las normativas IEC 60670-1, IEC 61439-1 y 3. Además, su diseño cumple con los requisitos de protección contra impactos IK09, proporcionando una estructura robusta capaz de soportar entornos exigentes. La compatibilidad y las especificaciones de este envolvente garantizan una integración eficiente en sistemas eléctricos residenciales y terciarios que requieran una distribución confiable y segura.
